Ceph组件

2025/06/23

其实之前已经学过ceph了，但是很多都忘了，现在学红帽ceph，再对原本的笔记做一下精简与补充

ceph关键组件

Monitor（MON）

Ceph Monitors是维护集群映射的守护进程。集群映射是五个映射的集合，其中包含关于集群状态及
其配置的信息

Monitor需要奇数个Monitor来配置ceph集群，因为会需要仲裁

Ceph Object Storage Devices（OSD）

OSD是Ceph存储集群的底层块设备，一般认为一块磁盘就是一个OSD，比如sda sdb sdc。

Ceph客户端和OSD守护进程都使用了CRUSH算法来高效地计算对象位置信息，而不是依赖于中央查找表。

OSD也分Primary OSD与Secondary OSD，ceph客户端读写数据时，联系的都是主OSD，而Secondary OSD确保集群发生故障时能够正常恢复数据

CRUSH Map

将每个对象分配给了一个Placement Group PG。PG是对象和OSD的抽象层，对象在逻辑层面上存放在PG中，实际上是在OSD中

CRUSH MAP使用伪随机算法将对象分布到PG中，并使用规则确定PG到OSD的映射，如果发生故障，ceph将PG重新映射到不同的OSD，并同步其内容

Ceph Managers（MGR）

提供一组集群的统计信息，其实就是一个web界面，并且支持API来暴露ceph的信息

Ceph Metadata Server（MDS）

元数据服务器，只有cephfs用这玩意，因为ceph底层是对象存储，MDS就负责让ceph对象存储与cephfs客户端之间的通信

Ceph Cluster Map集群映射

MON负责维护集群信息，这其中就包含了五个map

  • Monitor Map

包含了集群ID，每个Monitor的位置、地址、端口，映射时间戳。fsid是唯一自动生成的UUID，用来标识Ceph集群
使用Ceph mon dump可以查看Monitor Map

  • OSD map

包含集群fsid，pool列表，replica大小，PG数量，OSD列表和状态，map时间戳

使用ceph osd dump可以查看

  • PG map

包含PG版本，完整比率，PG的ID，up Set，Acting Set，PG状态，每个pool使用情况信息，map时间戳

使用ceph pg dump可以查看

  • CRUSH Map

包含存储设备的列表，故障域层次结构列表

使用ceph osd crush dump可以查看

  • MDS Map

包含存储元数据的pool，MDS列表和时间戳

使用ceph fs dump查看MDS map

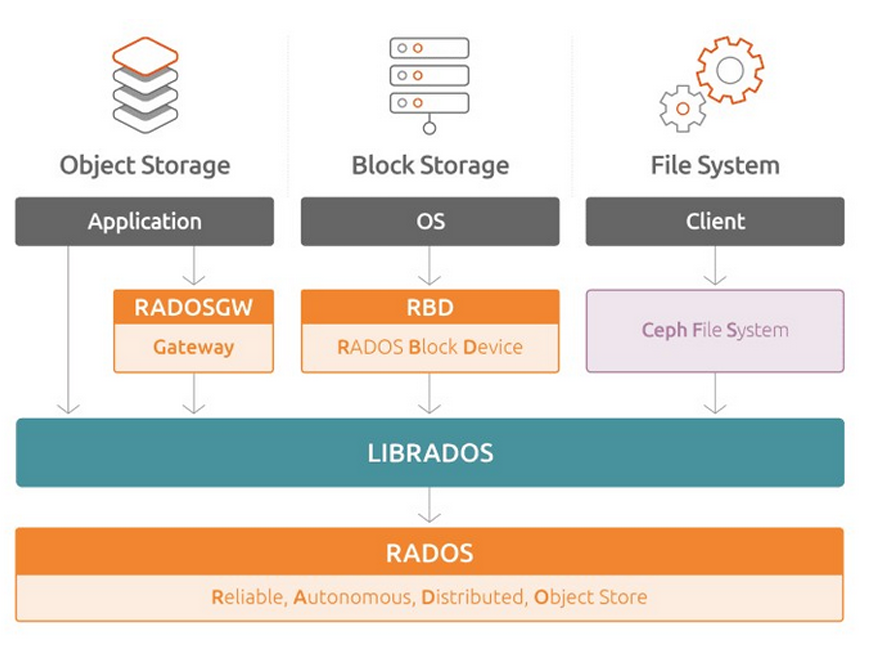

ceph访问方式

ceph本质上是对象存储，但是它做底层做了开发，使其可以提供多种存储

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ceph提供了多种方式访问ceph集群：
1.Ceph Native API(librados)
一般都是做了二次开发，直接访问librados的方式来提供存储
librados是一个原生C库，允许应用程序直接使用RADOS访问Ceph集群存储的对象

2.Ceph Block Device(RBD)
块存储
支持linux挂载，QEMU、KVM等虚拟技术支持

3.Ceph Object Gateway(librgw)
ceph对象存储网关
主要用于镜像存储、备份服务、文件存储和共享

4.Ceph File System(CephFS)
提供可伸缩的的共享磁盘
需要MDS来管理和存储cephfs中相关的元数据

ceph数据分发组件

Pool存储池

osd是用来存放数据的，pool是Ceph存储集群中用于存储对象的逻辑分区

1
2
3
4
5
6
7
8
属性：
1.唯一且无法更改的ID
2.名字
3.分发对象到OSD的PG数量
4.确定pool的PG的CRUSH规则
5.保护类型(replicated副本/erasure coding纠错码)
6.保护类型相关参数
7.其他集群参数

PG

数据在逻辑上存放的位置，PG记录了数据实际上存放在OSD上的映射
略

集群映射Cluster Map

ceph客户端从MON获取最新的Cluster Map副本，Cluster Map为客户端提供了所有集群中MON OSD和MDS的信息，但不提供访问对象的位置
Ceph客户端使用CRUSH算法确定哪些osd负责PG

数据保护

提供两种数据保护方式，一种就是副本，一种是与RAID相同的纠错码
一般来说3副本，略
