日志处理概述 日志的处理有四个过程：采集→处理→存储→展示
ELK E - Elasticsearch（简称：ES）
L - Logstash——比较重，转日志的能力很强
K - Kibana
Elasticsearch：日志存储和搜索引擎，它的特点有：分布式，零配置，自动发现，索引自动分片，索引副本机制，restful风格接口，多数据源，自动搜索负载等。
Logstash：是一个完全开源的工具，他可以对你的日志进行收集、过滤，并将其存储供以后使用（支持动态的从各种数据源搜集数据，并对数据进行过滤、分析、丰富、统一格式等操作。）。
Kibana 也是一个开源和免费的工具，Kibana可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面，可以帮助您汇总、分析和搜索重要数据日志。
EFK 因为logstash的占用资源较大，将ELK中的logstash替代为fluentd的替代方案
Fluentd是一个流行的开源数据收集器，我们在 Kubernetes 集群节点上安装 Fluentd，通过获取容器日志文件、过滤和转换日志数据，然后将数据传递到 Elasticsearch 集群，在该集群中对其进行索引和存储。
相关常用的方案：
日志组件概述 es组件 Elasticsearch 是一个分布式的免费开源搜索和分析引擎，适用于包括文本、数字、地理空间、结构化和非结构化数据等在内的所有类型的数据。Elasticsearch 在 Apache Lucene 的基础上开发而成，由Elasticsearch N.V.（即现在的 Elastic）于 2010 年首次发布。Elasticsearch 以其简单的 REST 风格 API、分布式特性、速度和可扩展性而闻名，是 Elastic Stack 的核心组件
人们通常将 Elastic Stack 称为 ELK Stack（代指 Elasticsearch、Logstash 和 Kibana），目前 Elastic Stack 包括一系列丰富的轻量型数据采集代理，这些代理统称为 Beats，可用来向 Elasticsearch 发送数据。
beats组件 Beats是一个轻量级日志采集器，Beats家族有6个成员，早期的ELK架构中使用Logstash收集、解析日志，但是Logstash对内存、cpu、io等资源消耗比较高。相比Logstash，Beats所占系统的CPU和内存几乎可以忽略不计。
目前Beats包含六种工具：

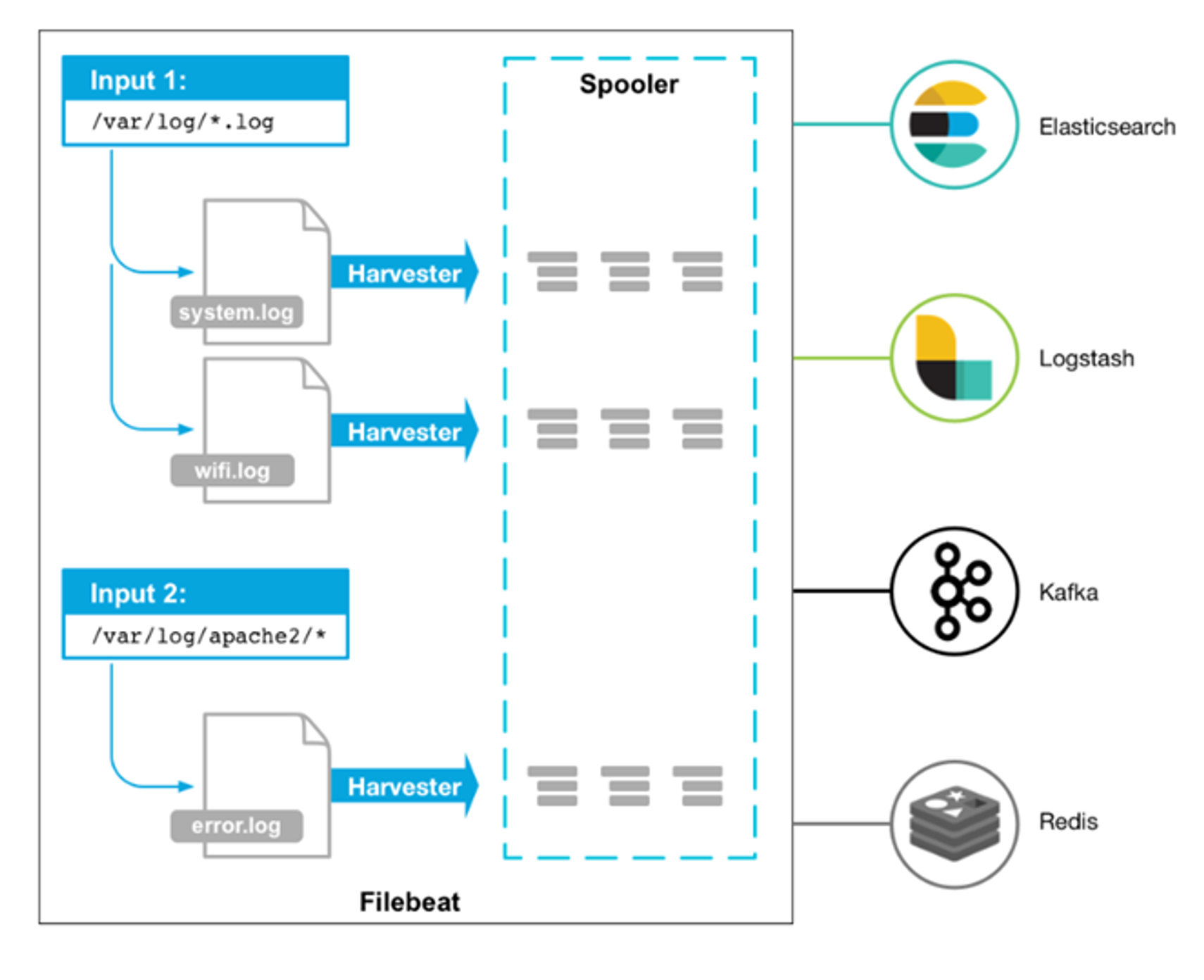

Filebeat 有两个主要组件：
工作机制 1.在任何环境下，应用程序都有停机的可能性。 Filebeat 读取并转发日志行，如果中断，则会记住所有事件恢复联机状态时所在位置。保持每个文件的状态 ，并经常刷新注册表文件中的磁盘状态。状态用于记住harvester正在读取的最后偏移量，并确保发送所有日志行。所以它能保证事件至少传递一次到配置的输出，没有数据丢失。
2.Filebeat带有内部模块（auditd，Apache，Nginx，System和MySQL），可通过一个指定命令来简化通用日志格式的收集，解析和可视化 。
3.FileBeat不会让你的管道超负荷。FileBeat 如果是向 Logstash 传输数据，当 Logstash 忙于处理数据，会通知 FileBeat 放慢读取速度。一旦拥塞得到解决，FileBeat将恢复到原来的速度并继续传播。（动态调整流速 ）
传输方案 可以向es输出，向logstash输出，向kafka输出
1、output.elasticsearch
1 2 output.elasticsearch: hosts: ["es IP:9200" ]
2、output.logstash
1 2 output.logstash: hosts: ["logstash IP:5044" ]
3、output.kafka
1 2 3 4 output.kafka: enabled: true hosts: ["kafka IP:9092" ] topic: elfk8stest
logstash组件 Logstash是一个开源数据收集引擎，具有实时管道功能。Logstash可以动态地将来自不同数据源的数据统一起来，并将数据标准化到你所选择的目的地。Logstash 是一个应用程序日志、事件的传输、处理、管理和搜索的平台。你可以用它来统一对应用程序日志进行收集管理，提供 Web 接口用于查询和统计。
Logstash 有两个必要元素：input 和 output ，一个可选元素：filter。 这三个元素，分别代表 Logstash 事件处理的三个阶段：输入 > 过滤器 > 输出
1.Input负责从数据源采集数据。Logstash 支持各种输入选择 ，可以在同一时间从众多常用来源捕捉事件。能够以连续的流式传输方式，轻松地从你的日志、指标、Web 应用、数据存储以及各种 AWS 服务采集数据。
在实际应用场景中，通常输入、输出、过滤器不止一个。Logstash 的这三个元素都使用插件式管理方式，可以根据应用需要，灵活的选用各阶段需要的插件，并组合使用。
Logstash 支持各种输入选择 ，可以在同一时间从众多常用来源捕捉事件。能够以连续的流式传输方式，可从日志、指标、Web 应用、数据存储以及各种 AWS 服务采集数据。
file：从文件系统上的文件读取
常用的filter模块 过滤器是Logstash管道中的中间处理设备。可以将条件过滤器组合在一起，对事件执行操作。
常用output elasticsearch：将事件数据发送给 Elasticsearch（推荐模式）。http://graphite.readthedocs.io/en/latest/）。
常用code插件 json：以JSON格式对数据进行编码或解码。
fluentd组件 fluentd是一个针对日志的收集、处理、转发系统。通过丰富的插件系统，可以收集来自于各种系统或应用的日志，转化为用户指定的格式后，转发到用户所指定的日志存储系统之中。
Fluentd 创建的初衷主要是尽可能的使用 JSON 作为日志输出，所以传输工具及其下游的传输线不需要猜测子字符串里面各个字段的类型。这样，它为几乎所有的语言都提供库，这也意味着，我们可以将它插入到我们自定义的程序中。
fluentd 比 logstash 更省资源；
更轻量级的 fluent-bid 对应 filebeat，作为部署在结点上的日志收集器；
fluentd 有更多强大、开放的插件数量和社区。插件多，也非常灵活，规则也不复杂。
日志采集工具对比分析 常见的日志采集工具有Logstash、Filebeat、Fluentd、Logagent、rsyslog等
Logstash 优势——功能强大 Logstash 主要的优点就是它的灵活性，主要因为它有很多插件，详细的文档以及直白的配置格式让它可以在多种场景下应用。我们基本上可以在网上找到很多资源，几乎可以处理任何问题。
劣势 Logstash 致命的问题是它的性能以及资源消耗(默认的堆大小是 1GB)。尽管它的性能在近几年已经有很大提升，与它的替代者们相比还是要慢很多的。这里有 Logstash 与 rsyslog 性能对比以及Logstash 与 filebeat 的性能对比。它在大数据量的情况下会是个问题。

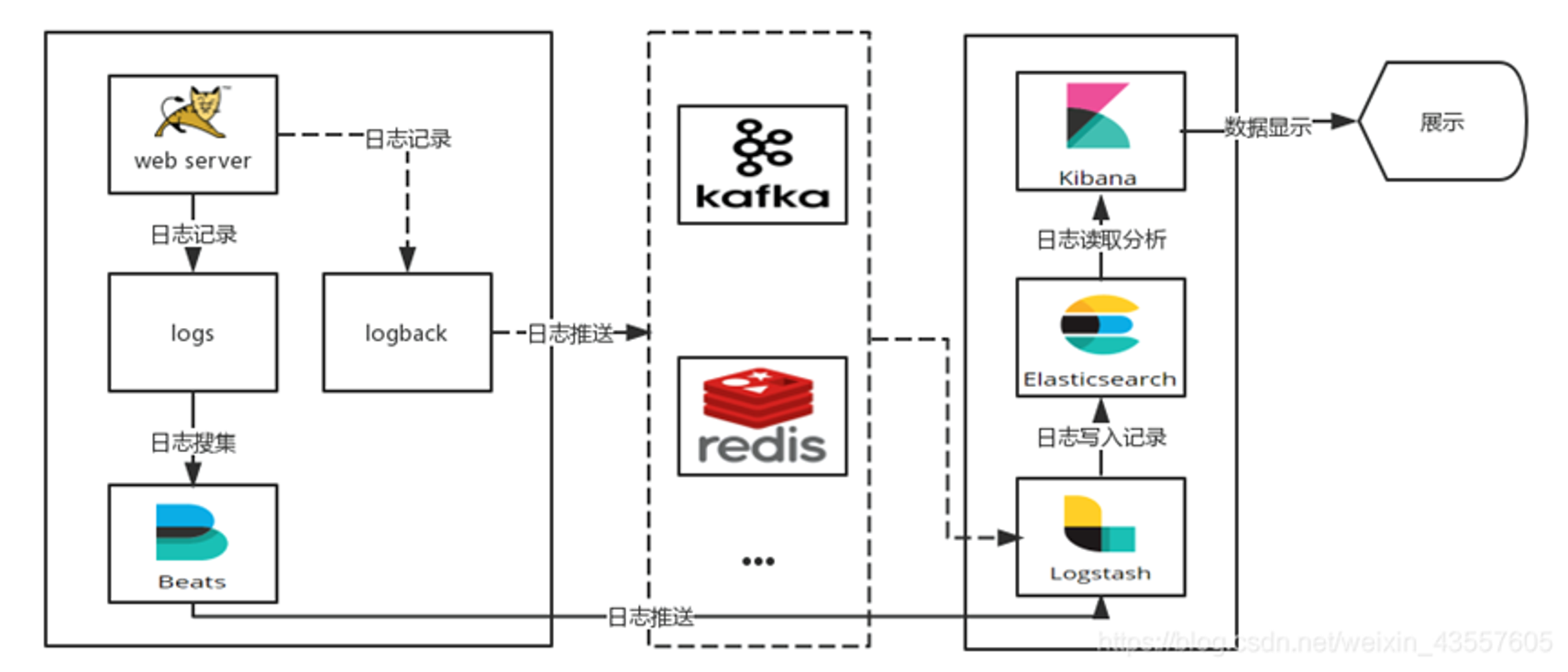

另一个问题是它目前不支持缓存，目前的典型替代方案是将 Redis 或 Kafka 作为中心缓冲池：
应用场景 因为 Logstash 自身的灵活性以及网络上丰富的资料，Logstash 适用于原型验证阶段使用 ，或者解析非常的复杂的时候。在不考虑服务器资源的情况下，如果服务器的性能足够好，我们也可以为每台服务器安装 Logstash 。我们也不需要使用缓冲，因为文件自身就有缓冲的行为，而 Logstash 也会记住上次处理的位置。吞吐量的需求有着准确的估计 ，这也决定了需要为 Logstash 投入多少硬件资源。
Filebeat 轻量级，也会和 Logstash 一样记住上次读取的偏移
优势 Filebeat 只是一个二进制文件没有任何依赖。它占用资源极少，尽管它还十分年轻，正式因为它简单，所以几乎没有什么可以出错的地方，所以它的可靠性高。它也为我们提供了很多可以调节的点，例如：它以何种方式搜索新的文件，以及当文件有一段时间没有发生变化时，何时选择关闭文件句柄。
劣势 Filebeat 的应用范围十分有限，所以在某些场景下我们会碰到问题。例如，如果使用 Logstash 作为下游管道，我们同样会遇到性能问题。正因为如此，Filebeat 的范围在扩大。开始时，它只能将日志发送到 Logstash 和 Elasticsearch，而现在它可以将日志发送给 Kafka 和 Redis，在 5.x 版本中，它还具备过滤的能力。
Fluentd 优势 和多数 Logstash 插件一样，Fluentd 插件是用 Ruby 语言开发的非常易于编写维护 。所以它数量很多，几乎所有的源和目标存储都有插件(各个插件的成熟度也不太一样)。这也意味这我们可以用 Fluentd 来串联所有的东西。
劣势 因为在多数应用场景下，我们会通过 Fluentd 得到结构化的数据，它的灵活性并不好 。但是我们仍然可以通过正则表达式，来解析非结构化的数据。尽管，性能在大多数场景下都很好，但它并不是最好的，和 syslog-ng 一样，它的缓冲只存在与输出端，单线程核心以及 Ruby GIL 实现的插件意味着它大的节点下性能是受限 的，不过，它的资源消耗在大多数场景下是可以接受的。对于小的或者嵌入式的设备，可能需要看看 Fluent Bit
应用场景 Fluentd 在日志的数据源和目标存储各种各样时非常合适，因为它有很多插件。而且，如果大多数数据源都是自定义的应用，可以发现用 fluentd 的库要比将日志库与其他传输工具结合起来要容易很多
logagent Logagent 是 Sematext 提供的传输工具，它用来将日志传输到 Logsene(一个基于 SaaS 平台的 Elasticsearch API)，因为 Logsene 会暴露 Elasticsearch API，所以 Logagent 可以很容易将数据推送到 Elasticsearch 。
优势
可以获取 /var/log 下的所有信息，解析各种格式(Elasticsearch，Solr，MongoDB，Apache HTTPD等等)，它可以掩盖敏感的数据信息，例如，个人验证信息(PII)，出生年月日，信用卡号码，等等。它还可以基于 IP 做 GeoIP 丰富地理位置信息(例如，access logs)。同样，它轻量又快速，可以将其置入任何日志块中。在新的 2.0 版本中，它以第三方 node.js 模块化方式增加了支持对输入输出的处理插件。重要的是Logagent 有本地缓冲，所以不像 Logstash ，在数据传输目的地不可用时会丢失日志。
劣势
尽管 Logagent 有些比较有意思的功能(例如，接收 Heroku 或 CloudFoundry 日志)，但是它并没有 Logstash 灵活。插件不如他多
logtail 阿里云日志服务的生产者，目前在阿里集团内部机器上运行，经过3年多时间的考验，目前为阿里公有云用户提供日志收集服务。
采用C++语言实现，对稳定性、资源控制、管理等下过很大的功夫，性能良好。相比于logstash、fluentd的社区支持，logtail功能较为单一，专注日志收集功能。
优势
劣势
rsyslog 绝大多数 Linux 发布版本默认的 syslog 守护进程，rsyslog 可以做的不仅仅是将日志从 syslog socket 读取并写入 /var/log/messages 。它可以提取文件、解析、缓冲(磁盘和内存)以及将它们传输到多个目的地，包括 Elasticsearch 。可以从此处找到如何处理 Apache 以及系统日志。
优势
rsyslog 是经测试过的最快的传输工具，最轻的
劣势
配置相对困难，文档难找，并且有bug
典型应用场景
rsyslog 适合那些非常轻的应用(应用，小VM，Docker容器)。如果需要在另一个传输工具(例如，Logstash)中进行处理，可以直接通过 TCP 转发 JSON ，或者连接 Kafka/Redis 缓冲。
EFK组件部署 es部署（nfs-provisioner） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 1 .创建一个ns专门放efk的相关pod，叫做kube-logging kubectl apply -f kube-logging.yaml 2 .创建es对应的svc cat elasticsearch_svc.yaml kind: Service apiVersion: v1 metadata: name: elasticsearch namespace: kube-logging labels: app: elasticsearch spec: selector: app: elasticsearch clusterIP: None ports: - port: 9200 name: rest - port: 9300 name: inter-node get svc -n kube-logging NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE elasticsearch ClusterIP None <none> 9200 /TCP,9300/TCP 15s 解释下为什么ClusterIP为None，无头服务handless service，在后端使用statefulset作为pod时 不需要实际的ClusterIP进行通信，可以直接通过dns来访问， 3 .创建sa，rbac，并且绑定 kubectl create clusterrolebinding nfs-provisioner-clusterrolebinding --clusterrole=cluster-admin --serviceaccount=default:nfs-provisioner 4 .创建存储类 使用nfs供应商动态提供Storageclass apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: do-block-storage provisioner: example.com/nfs 5 .使用nfs供应商创建 kind: Deployment apiVersion: apps/v1 metadata: name: nfs-provisioner spec: selector: matchLabels: app: nfs-provisioner replicas: 1 strategy: type: Recreate template: metadata: labels: app: nfs-provisioner spec: serviceAccount: nfs-provisioner containers: - name: nfs-provisioner image: registry.cn-beijing.aliyuncs.com/mydlq/nfs-subdir-external-provisioner:v4.0.0 imagePullPolicy: IfNotPresent volumeMounts: - name: nfs-client-root mountPath: /persistentvolumes env: - name: PROVISIONER_NAME value: example.com/nfs - name: NFS_SERVER value: 192.168 .10 .121 - name: NFS_PATH value: /data/v1 volumes: - name: nfs-client-root nfs: server: 192.168 .10 .121 path: /data/v1 6 .做三个es，用statefulset创建，es版本7.12.1 apiVersion: apps/v1 kind: StatefulSet metadata: name: es-cluster namespace: kube-logging spec: serviceName: elasticsearch replicas: 3 selector: matchLabels: app: elasticsearch template: metadata: labels: app: elasticsearch spec: containers: - name: elasticsearch image: elasticsearch:7.12.1 imagePullPolicy: IfNotPresent resources: limits: cpu: 1000m requests: cpu: 100m ports: - containerPort: 9200 name: rest protocol: TCP - containerPort: 9300 name: inter-node protocol: TCP volumeMounts: - name: data mountPath: /usr/share/elasticsearch/data env: - name: cluster.name value: k8s-logs - name: node.name valueFrom: fieldRef: fieldPath: metadata.name - name: discovery.seed_hosts value: "es-cluster-0.elasticsearch,es-cluster-1.elasticsearch,es-cluster-2.elasticsearch" - name: cluster.initial_master_nodes value: "es-cluster-0,es-cluster-1,es-cluster-2" - name: ES_JAVA_OPTS value: "-Xms512m -Xmx512m" initContainers: - name: fix-permissions image: busybox imagePullPolicy: IfNotPresent command: ["sh" , "-c" , "chown -R 1000:1000 /usr/share/elasticsearch/data" ] securityContext: privileged: true volumeMounts: - name: data mountPath: /usr/share/elasticsearch/data - name: increase-vm-max-map image: busybox imagePullPolicy: IfNotPresent command: ["sysctl" , "-w" , "vm.max_map_count=262144" ] securityContext: privileged: true - name: increase-fd-ulimit image: busybox imagePullPolicy: IfNotPresent command: ["sh" , "-c" , "ulimit -n 65536" ] securityContext: privileged: true volumeClaimTemplates: - metadata: name: data labels: app: elasticsearch spec: accessModes: [ "ReadWriteOnce" ] storageClassName: do-block-storage resources: requests: storage: 10Gi
nfs-provisioner供应商的sa和rbac sa部分
1 2 3 4 apiVersion: v1 kind: ServiceAccount metadata: name: nfs-provisioner
rbac部分
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: nfs-provisioner-runner rules: - apiGroups: ["" ] resources: ["persistentvolumes" ] verbs: ["get" , "list" , "watch" , "create" , "delete" ] - apiGroups: ["" ] resources: ["persistentvolumeclaims" ] verbs: ["get" , "list" , "watch" , "update" ] - apiGroups: ["storage.k8s.io" ] resources: ["storageclasses" ] verbs: ["get" , "list" , "watch" ] - apiGroups: ["" ] resources: ["events" ] verbs: ["create" , "update" , "patch" ] - apiGroups: ["" ] resources: ["services" , "endpoints" ] verbs: ["get" ] - apiGroups: ["extensions" ] resources: ["podsecuritypolicies" ] resourceNames: ["nfs-provisioner" ] verbs: ["use" ] --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: run-nfs-provisioner subjects: - kind: ServiceAccount name: nfs-provisioner namespace: default roleRef: kind: ClusterRole name: nfs-provisioner-runner apiGroup: rbac.authorization.k8s.io --- kind: Role apiVersion: rbac.authorization.k8s.io/v1 metadata: name: leader-locking-nfs-provisioner rules: - apiGroups: ["" ] resources: ["endpoints" ] verbs: ["get" , "list" , "watch" , "create" , "update" , "patch" ] --- kind: RoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: leader-locking-nfs-provisioner subjects: - kind: ServiceAccount name: nfs-provisioner namespace: default roleRef: kind: Role name: leader-locking-nfs-provisioner apiGroup: rbac.authorization.k8s.io
kibana部署 kibana版本7.12.1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 apiVersion: v1 kind: Service metadata: name: kibana namespace: kube-logging labels: app: kibana spec: type: NodePort ports: - port: 5601 selector: app: kibana --- kind: Deployment metadata: name: kibana namespace: kube-logging labels: app: kibana spec: replicas: 1 selector: matchLabels: app: kibana template: metadata: labels: app: kibana spec: containers: - name: kibana image: kibana:7.12.1 imagePullPolicy: IfNotPresent resources: limits: cpu: 1000m requests: cpu: 100m env: - name: ELASTICSEARCH_URL value: http://elasticsearch:9200 ports: - containerPort: 5601 kubectl get svc -n kube-logging
fluentd部署 fluentd镜像为docker.io/fluent/fluentd-kubernetes-daemonset:v1.16-debian-elasticsearch7-1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 用daemonset安装，因为要在所有节点上都运行以采集日志 fluentd版本1.4.2 apiVersion: v1 kind: ServiceAccount metadata: name: fluentd namespace: kube-logging labels: app: fluentd --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRole metadata: name: fluentd labels: app: fluentd rules: - apiGroups: - "" resources: - pods - namespaces verbs: - get - list - watch --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: fluentd roleRef: kind: ClusterRole name: fluentd apiGroup: rbac.authorization.k8s.io subjects: - kind: ServiceAccount name: fluentd namespace: kube-logging --- apiVersion: apps/v1 kind: DaemonSet metadata: name: fluentd namespace: kube-logging labels: app: fluentd spec: selector: matchLabels: app: fluentd template: metadata: labels: app: fluentd spec: serviceAccount: fluentd serviceAccountName: fluentd tolerations: - key: node-role.kubernetes.io/control-plane effect: NoSchedule containers: - name: fluentd image: docker.io/fluent/fluentd-kubernetes-daemonset:v1.16-debian-elasticsearch7-1 imagePullPolicy: IfNotPresent env: - name: FLUENT_ELASTICSEARCH_HOST value: "elasticsearch.kube-logging.svc.cluster.local" - name: FLUENT_ELASTICSEARCH_PORT value: "9200" - name: FLUENT_ELASTICSEARCH_SCHEME value: "http" - name: FLUENTD_SYSTEMD_CONF value: disable - name: FLUENT_CONTAINER_TAIL_PARSER_TYPE value: "cri" - name: FLUENT_CONTAINER_TAIL_PARSER_TIME_FORMAT value: "%Y-%m-%dT%H:%M:%S.%L%z" resources: limits: memory: 512Mi requests: cpu: 100m memory: 200Mi volumeMounts: - name: varlog mountPath: /var/log - name: containers mountPath: /var/log/containers readOnly: true terminationGracePeriodSeconds: 30 volumes: - name: varlog hostPath: path: /var/log - name: containers hostPath: path: /var/log/containers kubectl apply -f fluentd.yaml kubectl get pods -n kube-logging -owide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES es-cluster-0 1 /1 Running 0 30h 10.244 .193 .162 ws-k8s-node3 <none> <none> es-cluster-1 1 /1 Running 0 30h 10.244 .179 .57 ws-k8s-node1 <none> <none> es-cluster-2 1 /1 Running 0 30h 10.244 .234 .86 ws-k8s-node2 <none> <none> fluentd-7ckcr 1 /1 Running 0 10s 10.244 .250 .2 ws-k8s-master2 <none> <none> fluentd-h5zjc 1 /1 Running 0 18s 10.244 .58 .66 ws-k8s-master3 <none> <none> fluentd-pzd6f 1 /1 Running 0 2m55s 10.244 .234 .87 ws-k8s-node2 <none> <none> fluentd-q9pgw 1 /1 Running 0 2m55s 10.244 .193 .164 ws-k8s-node3 <none> <none> fluentd-whmzq 1 /1 Running 0 2m55s 10.244 .179 .58 ws-k8s-node1 <none> <none> fluentd-zhlzq 1 /1 Running 0 2m55s 10.244 .189 .207 ws-k8s-master1 <none> <none> kibana-64955889c5-xll66 1 /1 Running 0 28h 10.244 .193 .163 ws-k8s-node3 <none> <none>

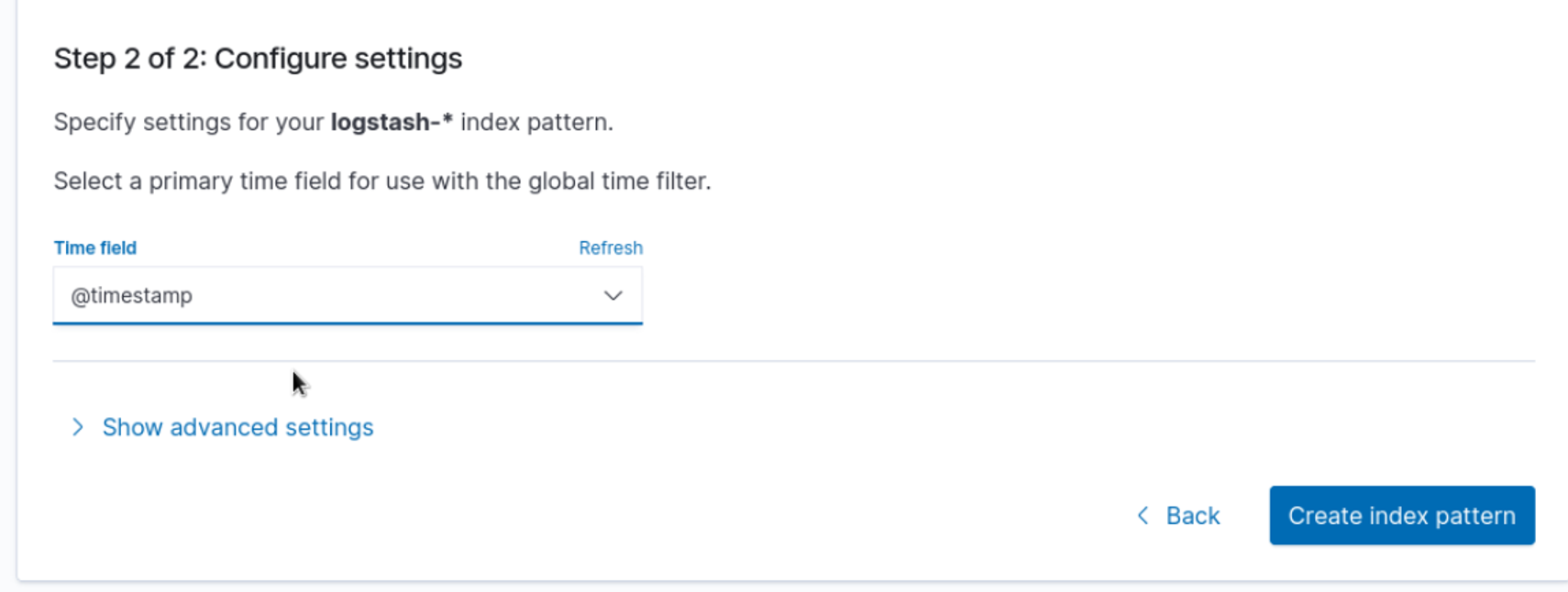

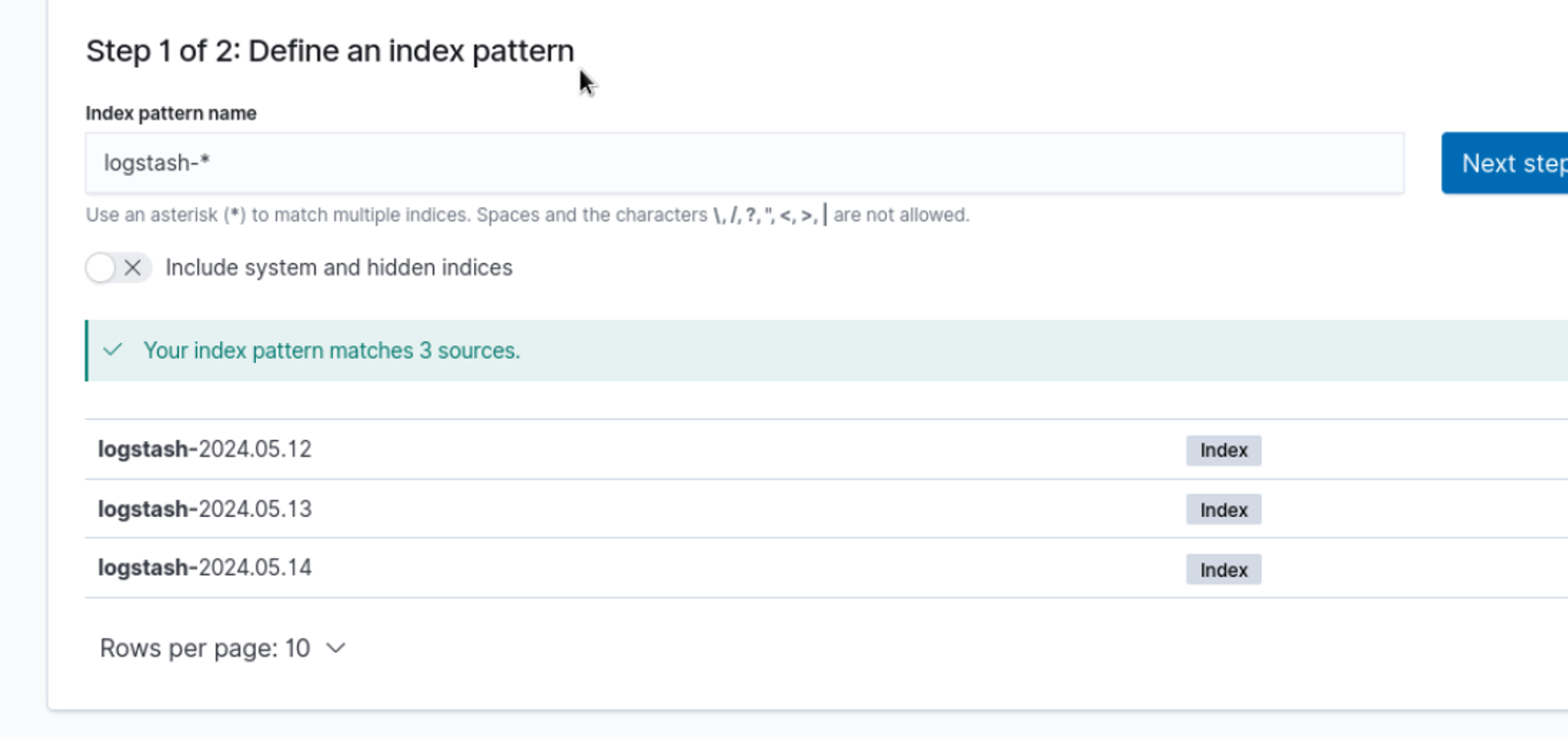

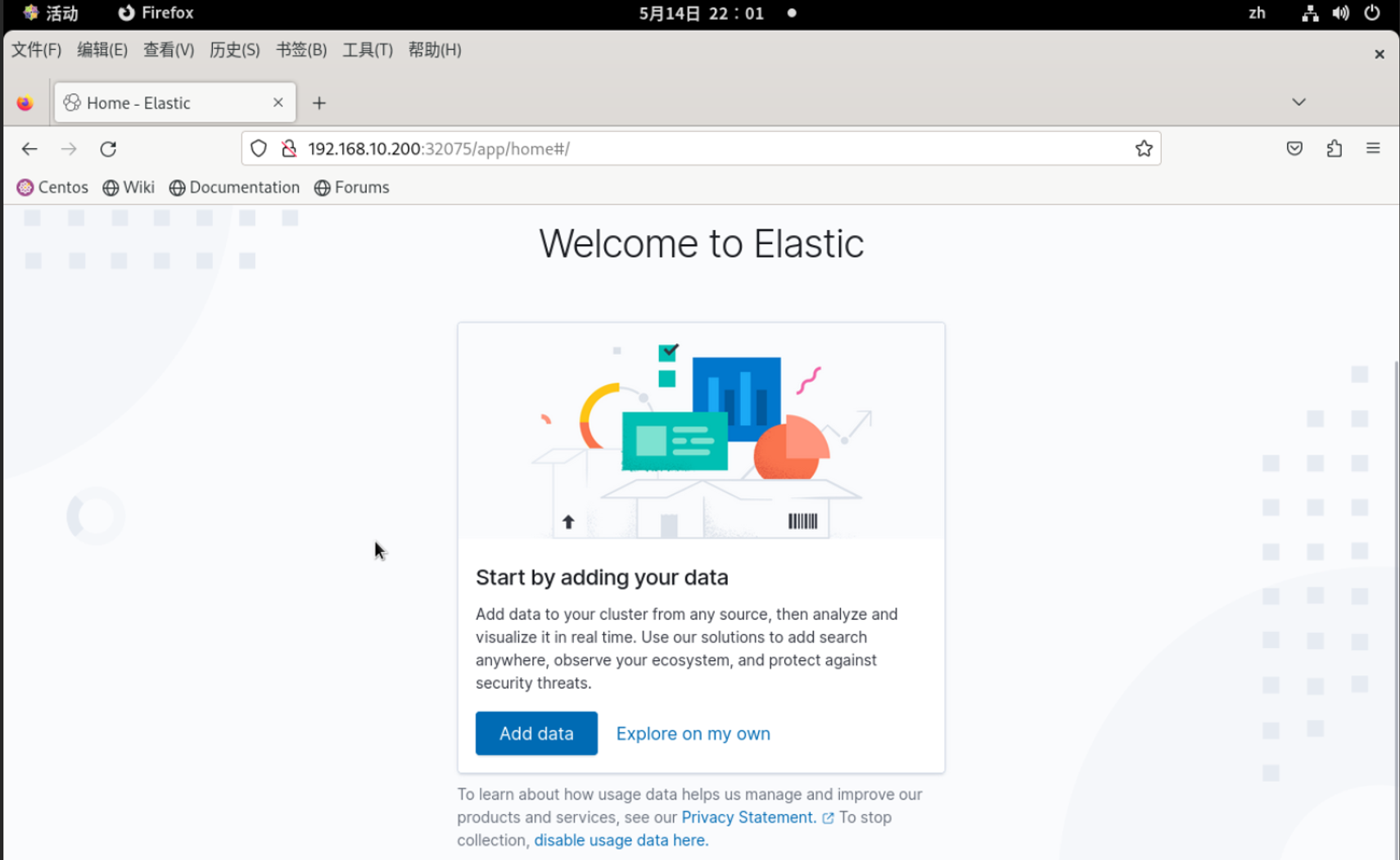

使用EFK 进入kibana，选择discover发现，
elasticsearch+fluentd+kibana+kafka+logstash es和kibana配置与上文相同，fluentd需要配置额外的config，并且在daemonset中挂载新创建的config
fluentd配置文件 fluentd-configmap.yaml 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 vim fluentd-configmap.yaml kind: ConfigMap apiVersion: v1 metadata: name: fluentd-config namespace: kube-logging labels: addonmanager.kubernetes.io/mode: Reconcile data: system.conf: |- <system> root_dir /tmp/fluentd-buffers/ </system> containers.input.conf: |- <source > @id fluentd-containers.log @type tail path /var/log/containers/*.log pos_file /var/log/es-containers.log.pos time_format %Y-%m-%dT%H:%M:%S.%NZ localtime tag raw.kubernetes.* format json read_from_head true </source> <match raw.kubernetes.**> @id raw.kubernetes @type detect_exceptions remove_tag_prefix raw message log stream stream multiline_flush_interval 5 max_bytes 500000 max_lines 1000 </match> system.input.conf: |- <source > @id journald-docker @type systemd filters [{ "_SYSTEMD_UNIT" : "docker.service" }] <storage> @type local persistent true </storage> read_from_head true tag docker </source> <source > @id journald-kubelet @type systemd filters [{ "_SYSTEMD_UNIT" : "kubelet.service" }] <storage> @type local persistent true </storage> read_from_head true tag kubelet </source> forward.input.conf: |- <source > @type forward </source> output.conf: |- <filter kubernetes.**> @type kubernetes_metadata </filter> <match **> @id elasticsearch @type elasticsearch @log_level info include_tag_key true host elasticsearch.kube-logging.svc.cluster.local port 9200 logstash_format true request_timeout 30s <buffer> @type file path /var/log/fluentd-buffers/kubernetes.system.buffer flush_mode interval retry_type exponential_backoff flush_thread_count 2 flush_interval 5s retry_forever retry_max_interval 30 chunk_limit_size 2M queue_limit_length 8 overflow_action block </buffer> </match>
fluentd-daemonset.yaml 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 vim fluentd-daemonset.yaml apiVersion: v1 kind: ServiceAccount metadata: name: fluentd-es namespace: kube-logging labels: k8s-app: fluentd-es kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile --- kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: fluentd-es labels: k8s-app: fluentd-es kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile rules: - apiGroups: - "" resources: - "namespaces" - "pods" verbs: - "get" - "watch" - "list" --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: fluentd-es labels: k8s-app: fluentd-es kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile subjects: - kind: ServiceAccount name: fluentd-es namespace: kube-logging apiGroup: "" roleRef: kind: ClusterRole name: fluentd-es apiGroup: "" --- apiVersion: apps/v1 kind: DaemonSet metadata: name: fluentd-es namespace: kube-logging labels: k8s-app: fluentd-es version: v2.0.4 kubernetes.io/cluster-service: "true" addonmanager.kubernetes.io/mode: Reconcile spec: selector: matchLabels: k8s-app: fluentd-es version: v2.0.4 template: metadata: labels: k8s-app: fluentd-es kubernetes.io/cluster-service: "true" version: v2.0.4 annotations: scheduler.alpha.kubernetes.io/critical-pod: '' spec: serviceAccountName: fluentd-es containers: - name: fluentd-es image: cnych/fluentd-elasticsearch:v2.0.4 env : - name: FLUENTD_ARGS value: --no-supervisor -q resources: limits: memory: 500Mi requests: cpu: 100m memory: 200Mi volumeMounts: - name: varlog mountPath: /var/log - name: varlibdockercontainers mountPath: /var/lib/docker/containers readOnly: true - name: config-volume mountPath: /etc/fluent/config.d nodeSelector: beta.kubernetes.io/fluentd-ds-ready: "true" tolerations: - key: node-role.kubernetes.io/control-plane operator: Exists effect: NoSchedule terminationGracePeriodSeconds: 30 volumes: - name: varlog hostPath: path: /var/log - name: varlibdockercontainers hostPath: path: /var/lib/docker/containers - name: config-volume configMap: name: fluentd-config
为master节点添加标签
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 kubectl label nodes ws-k8s-master1 beta.kubernetes.io/fluentd-ds-ready=true kubectl label nodes ws-k8s-master2 beta.kubernetes.io/fluentd-ds-ready=true kubectl label nodes ws-k8s-master3 beta.kubernetes.io/fluentd-ds-ready=true kubectl label nodes ws-k8s-node1 beta.kubernetes.io/fluentd-ds-ready=true kubectl label nodes ws-k8s-node2 beta.kubernetes.io/fluentd-ds-ready=true kubectl label nodes ws-k8s-node3 beta.kubernetes.io/fluentd-ds-ready=true kubectl get pods -n kube-logging NAME READY STATUS RESTARTS AGE es-cluster-0 1/1 Running 0 13m es-cluster-1 1/1 Running 0 12m es-cluster-2 1/1 Running 0 12m fluentd-es-79hf2 1/1 Running 0 2s fluentd-es-bbtk6 1/1 Running 0 4m8s fluentd-es-dd47d 1/1 Running 0 4m31s fluentd-es-kz8sg 1/1 Running 0 4m7s fluentd-es-mz5ll 1/1 Running 0 4m9s fluentd-es-wknz8 1/1 Running 0 4m9s kibana-64955889c5-gwqgx 1/1 Running 1 (11m ago) 13m
fluentd接入kafka —— kafka-config.yaml 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 vim kafka-config.yaml kind: ConfigMap apiVersion: v1 metadata: name: fluentd-config namespace: kube-logging labels: addonmanager.kubernetes.io/mode: Reconcile data: system.conf: |- <system> root_dir /tmp/fluentd-buffers/ </system> containers.input.conf: |- <source > @id fluentd-containers.log @type tail path /var/log/containers/*.log pos_file /var/log/es-containers.log.pos time_format %Y-%m-%dT%H:%M:%S.%NZ localtime tag raw.kubernetes.* format json read_from_head true </source> <match raw.kubernetes.**> @id raw.kubernetes @type detect_exceptions remove_tag_prefix raw message log stream stream multiline_flush_interval 5 max_bytes 500000 max_lines 1000 </match> system.input.conf: |- <source > @id journald-docker @type systemd filters [{ "_SYSTEMD_UNIT" : "docker.service" }] <storage> @type local persistent true </storage> read_from_head true tag docker </source> <source > @id journald-kubelet @type systemd filters [{ "_SYSTEMD_UNIT" : "kubelet.service" }] <storage> @type local persistent true </storage> read_from_head true tag kubelet </source> forward.input.conf: |- <source > @type forward </source> output.conf: |- <filter kubernetes.**> @type kubernetes_metadata </filter> <match **> @id kafka @type kafka2 @log_level info include_tag_key true brokers 192.168.10:9092 use_event_time true <buffer> @type file path /var/log/fluentd-buffers/kubernetes.system.buffer flush_mode interval retry_type exponential_backoff flush_thread_count 2 flush_interval 5s retry_forever retry_max_interval 30 chunk_limit_size 2M queue_limit_length 8 overflow_action block </buffer> <format> @type json </format> topic_key topic default_topic messages required_acks -1 compression_codec gzip </match> 重启fluentd
部署与配置logstash 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 安装logstash wget https://artifacts.elastic.co/downloads/logstash/logstash-8.7.0-linux-x86_64.tar.gz tar -zxvf logstash-8.7.0-linux-x86_64.tar.gz 测试 bin/logstash -e 'input { stdin { } } output { stdout {} }' 配置logstash消费kafka，并写入es cd logstash-8.7.0/cat > config/kafkaInput_fluentd.conf << EOF input { kafka { bootstrap_servers => ["192.168.10.100:9092"] client_id => "fluentd" group_id => "fluentd" consumer_threads => 1 auto_offset_reset => "latest" topics => ["messages"] } } filter { json{ source => "message" } ruby { code => "event.set('timestamp', event.get('@timestamp').time.localtime + 8*60*60)" } ruby { code => "event.set('@timestamp',event.get('timestamp'))" } ruby { code => "event.set('find_time',event.get('@timestamp').time.localtime - 8*60*60)" } mutate { remove_field => ["timestamp"] remove_field => ["message"] } } output { elasticsearch{ hosts => ["elasticsearch.kube-logging.svc.cluster.local:9200"] index => "kubernetes_%{+YYYY_MM_dd}" } # stdout { # codec => rubydebug # } } EOF 我的kafka位置192.168.10.100:9092 es IP为elasticsearch.kube-logging.svc.cluster.local:9200 启动logstash nohup ./bin/logstash -f config/kafkaInput_fluentd.conf \--config.reload.automatic --path.data=/opt/logstash/data_fluentd 2>&1 > fluentd.log &
